台灣日立亞太股份有限公司 產業機器系統事業處

Hitachi

DSP系列變頻調速V型

空冷単段55kW 水冷2段75kW的圖片
空冷単段55kW 水冷2段75kW

邁向節能·環保技術的頂峰

在高性能新DSP上搭載變頻器，更加節能

　　由於是一定壓力控制，所以與加載/卸載控制機種相比，可以設定更低的壓力。

消費電力比、使用空氣比的表格

節能效果比較的表格

更加好用，更豐富的功能

  • 配備大型LCD液晶顯示器，改善了用戶界面

大型LCD液晶顯示器的圖片

　　採用大型液晶顯示器，使變頻器的控制頻率、排出壓力、溫度、電流、以及壓縮機的運轉狀態、各種設定一目瞭然。並且支持漢字顯示。同時，功能方面也得到了大幅提高，備有節能運轉功能、通信功能、時間表運轉功能等，更進一步提高了使用便利性。

PQ大範圍模式

　　空冷單段DSP V型以PQ大範圍模式全新登場
　　通過變頻控制自動調整壓縮機的最高轉速，可在降低使用壓力時增加空氣量，並且進一步擴大了可運轉的低壓範圍。除了具備原有的優異節電功能之外，最高空氣量增加了19～28%（與舊有機種相比），空氣量的範圍更為充裕。

  • 與使用空氣利用相適應的微機控制運轉方式
壓力 0.39 0.49 0.59 0.69
22kW 4.3 4.0 3.7 3.4
37kW 5.0 5.0 4.6 4.2
55kW 8.2 7.6 7.0 6.4

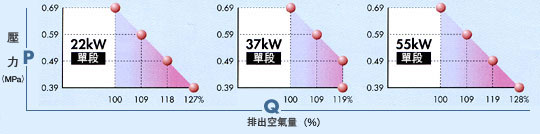

22kw、37kw、55kw機型壓力和使用空氣量比較表

PQ大範圍模式開關

　　根據需要，可以在儀表面板上選擇PQ大範圍模式的"ON/OFF"。

PQ大範圍模式開關下，使用電力和空氣量的比較表

  • 運轉壓力從0.69MPa降低為0.59MPa時，最大電力消耗自動降低為0.69MPa時的約92%。
  • 進一步將壓力降低至0.49MPa時，電力消耗約為85%，壓力再降至0.39MPa時，電力消耗約為79%。使用空氣量確定的情況下，想要降低壓力以節省電力時，建議使用PQ大範圍模式"OFF"。

PQ大範圍模式開關，使用電力和空氣量的比較表

  • 將運轉壓力從0.69MPa降低至0.39MPa時，電力消耗約為79%。
  • 利用壓力降低時的剩餘動力，最大程度發揮壓縮機的額定動力獲取必要的空氣量時，建議選擇PQ大範圍模式為"ON"。

22kW單段V型新上市

  • 滿載運轉時比22kW 2段機種更加節能。
  • 並且PQ大範圍模式使得其排出空氣量亦與22kW 2段機相當。
  • 單段機種的維護費用也大幅降低。

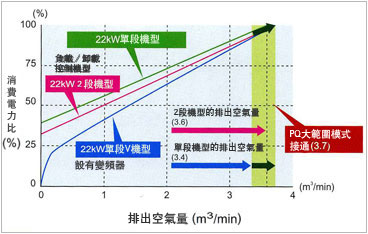

消耗電力比、排出空氣量比的表格

　　變頻機種因壓力一定，因此與加載/卸載控制機種相比，可設定較低的壓力。22kW單段V型機種通過變頻控制，在滿載運轉時比同級別2段機種（加載/卸載機種）更加節能。例如，使用空氣量比為60%(2.0m3/min)時，與2段機種相比，一年可節省30萬日元（注2）。並且，PQ大範圍模式又使得其最大排出空氣量超過同級別2段機種（加載/卸載機種）。此外，由於是單段機種，其維護成本也大幅降低。

*1
●上圖為我公司22kW機種的比較
●控制壓力設定：22kW2段機為0.69MPa，22kW單段V型為0.59MPa
*2
計算條件：●運轉時間：8000小時/年 ●電費單價：15日元/kWh

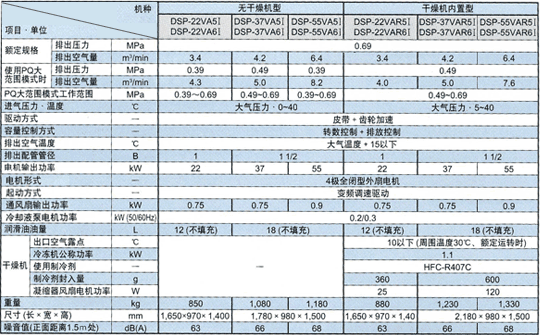

空冷變頻器系列規格表 單段

空冷變頻器系列規格表 單段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。在PQ大範圍模式運轉時，噪音約增加3dB。
*4
露點溫度是在周圍溫度30℃、進氣溫度45℃時的數值。當在PQ大範圍模式最低壓力運轉時，約將上升3℃。
*5
在低於PQ大範圍模式範圍的壓力下運轉時，內置乾燥機出口空氣露點溫度約上升6℃。
當露點溫度必須在10℃以下時，請使用輔助的乾燥機。
*6
本系列壓縮機外形與規格有可能未經通知而作變更。
*7
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*8
電機功率是公稱輸出功率。
*9
排出壓力是壓力表壓力。
*10
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

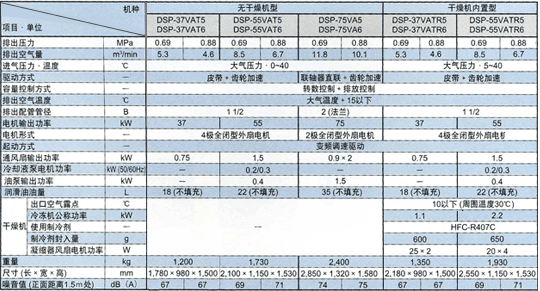

空冷變頻器系列規格表 2段

空冷變頻器系列規格表 2段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。在PQ大範圍模式運轉時，噪音約增加3dB。
*4
露點溫度是在周圍溫度30℃、進氣溫度45℃時的數值。當在PQ大範圍模式最低壓力運轉時，約將上升3℃。
*5
在低於PQ大範圍模式範圍的壓力下運轉時，內置乾燥機出口空氣露點溫度約上升6℃。
當露點溫度必須在10℃以下時，請使用輔助的乾燥機。
*6
本系列壓縮機外形與規格有可能未經通知而作變更。
*7
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*8
電機功率是公稱輸出功率。
*9
排出壓力是壓力表壓力。
*10
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

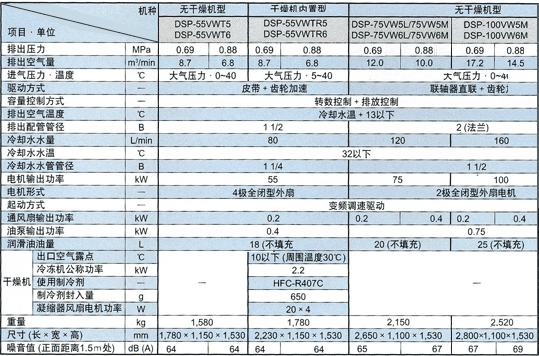

標準規格　水冷單段

圖片：水冷變頻器系列 單段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。在PQ大範圍模式運轉時，噪音約增加3dB。
*4
露點溫度是在周圍溫度30℃、進氣溫度45℃時的數值。當在PQ大範圍模式最低壓力運轉時，約將上升3℃。
*5
在低於PQ大範圍模式範圍的壓力下運轉時，內置乾燥機出口空氣露點溫度約上升6℃。
當露點溫度必須在10℃以下時，請使用輔助的乾燥機。
*6
本系列壓縮機外形與規格有可能未經通知而作變更。
*7
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*8
電機功率是公稱輸出功率。
*9
排出壓力是壓力表壓力。
*10
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

標準規格　水冷2段

圖片：水冷變頻器系列 2段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。在PQ大範圍模式運轉時，噪音約增加3dB。
*4
露點溫度是在周圍溫度30℃、進氣溫度45℃時的數值。當在PQ大範圍模式最低壓力運轉時，約將上升3℃。
*5
在低於PQ大範圍模式範圍的壓力下運轉時，內置乾燥機出口空氣露點溫度約上升6℃。
當露點溫度必須在10℃以下時，請使用輔助的乾燥機。
*6
本系列壓縮機外形與規格有可能未經通知而作變更。
*7
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*8
電機功率是公稱輸出功率。
*9
排出壓力是壓力表壓力。
*10
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。
