台灣日立亞太股份有限公司 產業機器系統事業處

Hitachi

DSP系列

不含空氣乾燥器型

　　配備節能、高功能、一目瞭然的升級版大型LCD

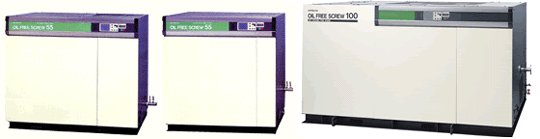

New DSP 壓縮機的圖片
空冷單段　水冷單段55kW　空冷2段100kW

追求節能效果

高效率化

　　採用新開發的高效壓縮機主機，與舊有機種相比，排出空氣量增加了2～21%。

  • 22kW單段機（排出壓力0.69MPa）
單位：m3/min
21%UP
舊有機種 新型機種
  • 55 kW2段機（排出壓力0.69MPa）
單位：m3/min

水冷機		 8～9%UP
空冷機
　 舊有機種 新型機種
  • 75 kW水冷2段機（排出壓力0.69MPa）
單位：m3/min
11%UP
舊有機種 新型機種

節能運轉控制（專利申請中）

　　根據空壓機的負載率，自動降低卸載開始壓力，從而去除不必要的空氣壓力，使壓縮機進行有效的節能運轉。

時間表運轉功能

　　可以設定運轉的開始時刻和停止時刻，進行自動運轉。設定時，每天的運轉和停止可以多達5次。因此可以參考午休和休息時間，根據作業日程表進行設定。

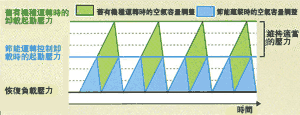

壓力節能運轉控制比較表
壓力

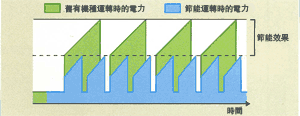

電力節能運轉控制比較表
電力

低噪音化

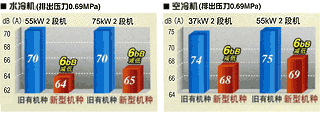

機種低噪音化比較表

　　通過對驅動部分防震支持結構的改良，降低了固體傳播噪音。同時也降低了進氣、排氣的噪音。55kW水冷機的噪音降低了4dB(A)、75kW水冷機降低了5dB(A)。

維護性的提高

維護更加簡單易行

　　濾清器更換、冷卻器清掃等維護作業的效率得以提高。

延長部件更換週期和大修期限

部件更換週期和大修期限比較

　　將大修期限延長至6年（原為4年），同時也延長了皮帶（單段機）等部件的維護週期（與本公司舊有機種相比）。

實現了豐富的功能

　　配備大型LCD液晶顯示器，改善用戶界面。

大型 LCD 液晶顯示器的圖片

　　採用大型液晶顯示器，使壓縮機的運轉狀態和各種設定一目瞭然。並且支持漢字顯示。同時，功能方面也得到了大幅提高，備有節能運轉功能、通信功能、時間表運轉功能等，更進一步提高了使用便利性。

監視器的顯示

監視器的顯示的圖片

　　在3個畫面（壓縮·運轉時間的顯示、溫度·電流的顯示、其他信息的顯示）上集中顯示壓縮機當前的運轉狀態。只要一按按鈕，就可以切換監視器畫面。

運轉數據記憶功能

運轉數據記憶功能的圖片

　　1天1次在設定的時刻記憶壓縮機的運轉數據，以用於運轉管理等。

定期檢查時間顯示

定期檢查時間顯示的圖片

　　到檢查維護的時期時，液晶顯示器將會自動顯示檢查通知。此外，在自動運轉時，會顯示重新起動的預告或顯示當前正處於自動停止狀態中。

警報·故障的2段顯示 警報溫度或壓力異常時，在緊急停止之前以警報通知。
故障由來詳情顯示 可以記憶並顯示6個故障的由來以及故障前的運轉數據。
負載數據記錄 可以顯示1天運轉時的平均壓力和平均負載率等。
設定、確認畫面 可以在儀表面板上進行壓縮機運轉功能的設定或確認數據

選購規格

交替運轉功能（選購）

　　不必使用原來的交替運轉盤，只需在2台壓縮機之間接好線，即可進行交替·跟隨運轉。

通過2台壓縮機之間的通信，判斷運轉切換、壓力·故障狀況，進行控制。

交替運轉功能圖

  • 每到設定時間，即切換主機-副機，進行交替運轉（交替功能）。
  • 空氣不足時，副機起動，予以支援（壓力跟隨功能）。
  • 萬一其中1台發生故障時，另一台起動，予以支援（故障跟隨功能）。

通信功能（選購）

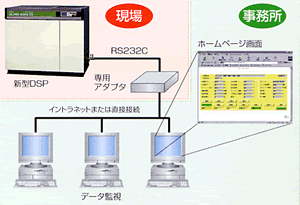

通信功能運轉演示圖

  • 交替運轉功能（選購）
    　　配備RS232C端口，將安裝有專用監視軟件的適配器連接在壓縮機上，然後再將其連接到內部網上，即可在主頁上對壓縮機的數據進行監視。
  • 數據監視的內容
    　　運轉數據（壓力、溫度、電流、負載率等）、個別警報·故障、維護的通知等。

其他選購功能

  • 瞬停再起動功能
    　　瞬間停電時，可以自動重新起動壓縮機。可以設定瞬停再起動的條件（瞬停時間1～5秒）。
  • AUTO運轉功能
    　　計算負載率，在低負載時自動停止壓縮機，抑制電力消耗。

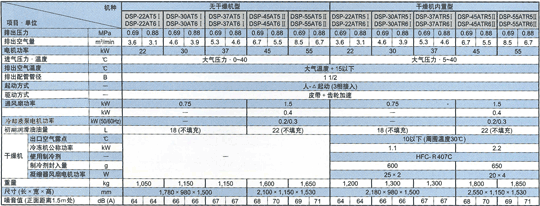

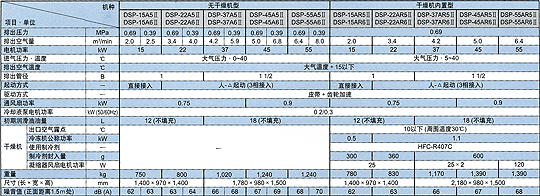

標準規格 空冷系列 單段

標準規格 空冷系列 單段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。
*4
本系列壓縮機外形與規格有可能未經通知而作變更。
*5
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*6
電機功率是公稱輸出功率。
*7
排出壓力是壓力表壓力。
*8
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

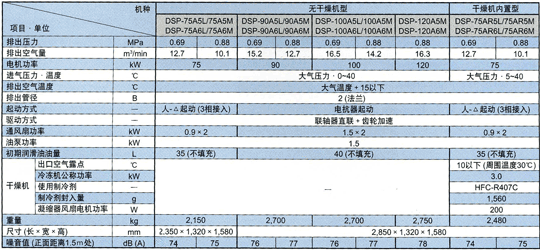

標準規格 空冷系列 2段

標準規格 空冷系列 2段

標準規格 空冷系列 2段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。
*4
本系列壓縮機外形與規格有可能未經通知而作變更。
*5
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*6
電機功率是公稱輸出功率。
*7
排出壓力是壓力表壓力。
*8
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

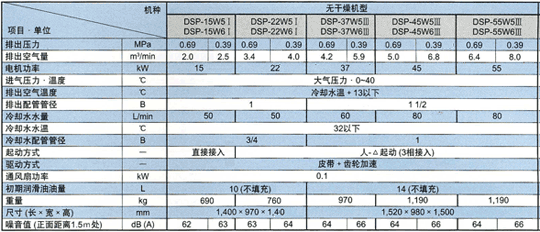

標準規格　水冷單段

標準規格　水冷單段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。
*4
本系列壓縮機外形與規格有可能未經通知而作變更。
*5
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*6
電機功率是公稱輸出功率。
*7
排出壓力是壓力表壓力。
*8
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。

標準規格　水冷2段

標準規格　水冷2段

*1
排出空氣量是在排出壓力時，將排出空氣量換算為進氣狀態的數值，排出壓力表示壓縮機主機出口壓力。
*2
關於排出空氣量的保證數值，請另外簽訂合同。
*3
噪音數值是在全負載時，於無回音室內正面距離1.5m處所測得的數值。
*4
本系列壓縮機外形與規格有可能未經通知而作變更。
*5
請勿將本系列壓縮機用於直接吸引空氣的呼吸系統機器。
*6
電機功率是公稱輸出功率。
*7
排出壓力是壓力表壓力。
*8
請將壓縮機安裝於沒有爆發性、腐蝕性的室內環境，並避免潮濕與塵埃的場所。
