台數控制盤EX

Multiroller EX的圖片

　　對壓縮機的運轉進行高效控制，不僅可以提高生產效率，而且，在節能化、省力化等方面也已變得更加重要。

　　面臨這樣的需求時，請選擇能夠對多台壓縮機進行高效控制的台數控制器(Multiroller EX)。與舊有機種相比，體積更小、重量更輕，而且功能更加出色。

系統特長

　　通過多台壓縮機控制可以節省約25%的能源

品種齊全

　　除了可以對4/8/12台壓縮機進行控制的集約型之外，還配有壓縮機內置型。

配備液晶觸摸屏，易於監視，方便操作

  • 運轉狀況一目瞭然
  • 畫面構成清晰明瞭

3種控制模式

　　輕鬆實現多台變速機與多台定速機的組合

採用細緻靈敏的預測壓力控制

重視預防保養的多台控制

  • 時間表運轉（亦可設定第2壓力）
  • 對故障、報警的歷史記錄進行管理

亦可控制外部設備

　　對空氣乾燥器、冷卻水泵、機油濾清器等輔助設備也能進行控制，進一步發揮節能效果。（支持選購件）

系統構成

　　有傳統集約型、和連接RS485進行通信控制（嵌入型）兩種方式可供選擇。

Style 1 集約型（外置式）

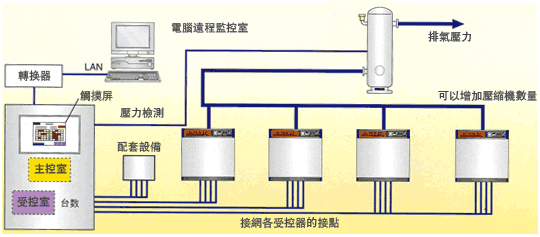

集約型（外置式）控制演示圖

  • HISCREW2000系列（V型除外）無需對壓縮機進行改造。
  • 也適用於已設置的HISCREW、DSP。
  • 通過RS-485多路連接，可以增設多達12台（合計）壓縮機。

Style 2 嵌入型

  • 採用RS-485多路連接，現場配線非常方便。
  • 可以增設3～12台（合計）壓縮機。
  • 採用壓縮機嵌入型，無需控制櫃的設置空間。

主要功能

一目瞭然、操作便捷的液晶觸摸顯示屏

  • 通過對話式界面可以輕鬆進行運轉操作和各種設定。

菜單畫面
菜單畫面
點擊放大（在新開窗口中顯示）

運轉操作畫面
運轉操作畫面
點擊放大（在新開窗口中顯示）

運轉監視畫面
運轉監視畫面
點擊放大（在新開窗口中顯示）

故障歷史記錄畫面
故障歷史記錄畫面
點擊放大（在新開窗口中顯示）

周時間表運轉功能

  • 可設定1周內多台控制運轉的時間表。
  • 設定第2壓力後，即可在不同日期、時間段，區別使用不同壓力，從而節省能源。

壓力設定畫面
壓力設定畫面
點擊放大（在新開窗口中顯示）

周設定畫面
周設定畫面
點擊放大（在新開窗口中顯示）

3種控制模式

  • 其中的2迴路控制模式，可以輕鬆實現與V型機的組合。
旋轉式控制 2迴路控制 回轉式控制

圖片：旋轉式控制
例：4台定速壓縮機

圖片：2迴路控制
例：2台變速壓縮機和3台定速壓縮機

圖片：回轉式控制
例：3台排氣量不同的定速壓縮機（回轉式控制僅限於定速壓縮機）

壓力預測控制功能（專利號：3404492）

  • 計算壓力下降的速度、預測壓力的到達點，在壓力下降至下限值之前，提前起動壓縮機，以控制壓力下降。（本功能僅在定速壓縮機組合時有效。）
傳統的壓力控制 壓力預測控制

圖片：傳統的壓力控制

圖片：壓力預測控制
對壓力下降速度進行採集，預測起動卸載後的壓力
↓
防止壓力下降至下限值之下。

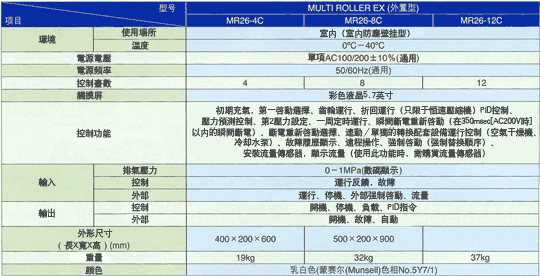

標準規格

標準規格

*1
壓縮機嵌入型Multiroller EX（嵌入主機）的適用機種：55kW以上的HISCREW2000S/M型、75kW以上的NEW DSP（V型除外）。

系統選擇注意事項

關於壓縮機的運轉

  • Multiroller EX被設定為“停電後再起動”時，恢復供電後將重新開始多台控制，向壓縮機發出運轉指令。因此，在對壓縮機進行保養維修等時，請務必單獨設定壓縮機，並將斷路器OFF後再開始作業。

關於電氣方面

  • 與DSP-V型壓縮機組合使用時，DSP-V與Multiroller EX必須使用同一個電源系統，以保證突然停電時兩者電源同時OFF。
  • 建議壓縮機和Multiroller EX使用同一個電源系統，分別設置、連接斷路器。
  • 為防止誤動作，集約型Multiroller EX的AC線和DC線請分別使用屏蔽線，壓縮機嵌入型Multiroller EX請使用通信用雙絞電纜。
  • 各壓縮機與Multiroller EX的接地應切實可靠，特別是V型壓縮機的地線要與其他地線分開接入地中。

關於適用的壓縮機

  • Vplus的PQ大範圍模式功能將不能使用（截止至2005年3月）。
