台灣日立亞太股份有限公司 產業機器系統事業處

Hitachi

HISCREW 2000系列S型M型

追求低成本和使用便利性的HISCREW2000系列

HISCREW2000系列的圖片　　　　　HISCREW2000系列的圖片

使用新開發的轉子增加空氣量

　　運用先進技術進一步完善日立獨創的Profile轉子齒形，從2000多種齒形中開發出最適合HISCREW2000系列的齒形。與舊有機種相比，其性能提高約3～5%。

新開發的轉子的圖片

　 舊有機種 　 HISCREW
2000系列

15kW		 以前機的值 UP率 HISCREW 2000Series的值
22kW
55kW

　 (m3/min) (m3/min)

S型、M型的I式容量控制可降低約23%的電力消耗

　　通過配備在S型、M型上的I式控制功能（加載、卸載容量控制）實現業界領先的節能效果。

使用空氣量和消費電力的比較表

　　與以往一般的吸入截流閥+排放控制相比，可降低約23%的電力消耗。例如，使用空氣量比為40%時，一年節省的電費為：37kW機種高達約83萬日元
　　（請安裝儲氣罐促進節電效果）。
■37kW機種年度消耗電費例（使用空氣量比為40%）

年度消耗電費例的圖片
（電費價格15日元/kWh，運轉時間6000小時/年）

標準配備ECOMODE功能，進一步節電約3%

　　最多可以再節電3%，37kW機種1年可以節約電費約11萬日元（電費價格15日元/kWh，運轉時間6000小時/年）根據空壓機的負載率自動調低開始卸載壓力，省去不必要的升壓運轉，實現節能。只需在儀表面板上按下按鍵開關，即可對ECOMODE的選擇進行設定。

標準配備ECOMODE功能，進一步節電約3%的圖片

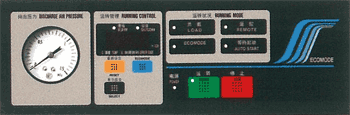

採用重視操作性的數字式監視器，操作極其簡單

  • 通過面板上的觸摸按鍵即可更改壓力的設定，從而實現節能。
  • 儀表面板一目瞭然，通過它即可進行ECOMODE和遙控的切換。

數字式監視器的圖片

更值得信賴的潤滑油

潤滑油的圖片

　　經過2000多種調配，成功地開發出適合HISCREW2000系列的最高水平的新合成油。新合成油的使用壽命較長，更換期為兩年。油的消耗量也減少，排出空氣中的油分含量僅為0.005cm3/m3。初始加油量也比以前減少20%，也節約了油的處理費用。

降低維護時複雜程度的構造和設計

構造、建築圖

  1. 乾燥機
    採用臭氧層破壞系數為0的新制冷劑R407C。結構簡單，只需拆下壓縮機蓋板即可清掃冷凝器。
  2. 冷卻器的維護也很簡單
    只需拆下右側面板，即可清掃冷卻器。
  3. 新開發的V型皮帶
    裝設了耐久性更高的新皮帶。

    新開發的V型皮帶的圖片

  4. 旋轉式油分離器
    採用了非常易於維護的旋轉式油分離器。

    旋轉式油分離器的圖片

  5. 冷卻風扇與電機連動運轉（7.5～15kW）
    通過兩軸電機驅動，隨著空氣消耗量的變化冷卻風扇的轉速也將降低，從而達到節省動力、降低噪音的效果。
  • 合理的新結構
    結構精簡，維護方便。
  • 大修期限長達8年
    能夠承受高負載的軸承和精密的潤滑油過濾系統，使得主機的大修期限長達8年（不包括75kW、100kW機種）。
  • 全封閉外扇型電機
    所有機種均採用高可靠性、高效率的全封閉電機，通用結構使得維護簡單方便。
  • 日常檢查
    拆下正面面板，即可進行進氣濾清器的清掃、潤滑油補充、油濾清器、油分離器的更換等各項日常檢查。

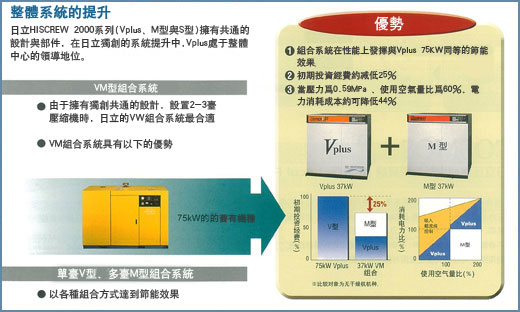

整體系統的提升的圖片

選件規格一覽

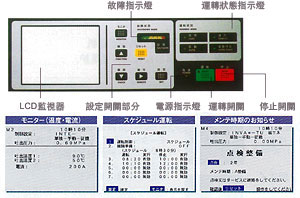

HG Version

HG Version的圖片

　　使操作性提高的選件數字式顯示壓力、溫度、電流等，並用文字顯示各種設定。遙控、瞬停也可以根據使用狀況進行詳細的設定。

　　交替運轉功能，使操作性進一步提高利用接線即可實現交替跟隨運轉。通過2台HG Version間的接線，可以不用外部控制面板就實現V-M組合運轉、或2台M型與V型的交替·跟隨運轉。在V-M組合運轉中，當使用空氣量為0時，Vplus也將自動停止。此外，與其他功能組合使用時，將使操作性能進一步提高。

交替運轉功能，使操作性進一步提高的圖片

主要功能

　　節能運轉、時間表運轉、交替·跟隨運轉（同時運轉或定時切換）、通信功能、維護時間顯示、記憶運轉·負載數據、壓力設定時間開關、從外部進行壓力設定，等等。

監視器顯示內容

　　運轉時間、排出壓力、排出溫度、負載率、負載次數、電流、負載時間、故障詳細由來等。
※ 只有Vplus機種顯示電機輸出功率·頻率、變頻器故障由來。

*1
HG Version只適用於HISCREW2000系列22/75kW Vplus機種以及M型機種。
*2
兩台壓縮機均為HG Version時，才能使用交替·跟隨運轉的功能。
*3
使用交替·跟隨運轉的功能時，必須另外進行接線（所需電線不屬本機附屬品，請用戶自行準備）。

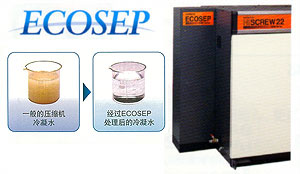

ECOSEP

ECOSEP的圖片

安裝方便，保護環境

　　可以將乾燥機排出的含油冷凝水降低到5ppm的水平。與壓縮機為一體化結構，節省空間，且保護環境。

規格表

適用機種 11～75kW HISCREW2000乾燥機內置型機種專用
處理/處理後的油分濃度 油分吸收過濾方式5mg/L以下（乙烷物質排出）
淨化水的排出方式 計時器控制的電磁閥方式
適用壓縮機規格壓力 最大0.92Mpa
使用溫度 5～40℃
電源 AC200/200·220V(50/60Hz)［自給］
排水管徑 Rc 3/8
電極槽數目 1個(11～37kW)　2本(55～75kW)
電極槽壽命 3,000時間(22/75kW)
6,000時間(15kW)
9,000時間(11kW)

注意事項

*1
本機為HISCREW2000系列乾燥機內置式專用機器，不能處理其他機種排出的冷凝水。
*2
處理後的油分濃度並非保證數值。
*3
乙烷物質抽出法是將試料微酸性化後，以乙烷進行油分抽出，在80℃時使乙烷揮發後測定殘留物質濃度的方法。
*4
由於安裝場所環境條件的不同，電極槽的使用壽命有可能縮短，更換的基準期限只能作為參考。
*5
各個地域、水域的排放水水質污染基準有所不同，因此關於排放水的詳細情況請向當地相關行政機構咨詢。

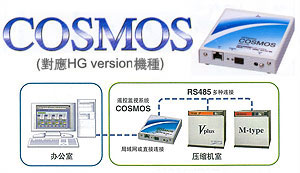

COSMOS（對應HG Version機種）

COSMOS的圖片

日立空氣壓縮機遙控監視系統

　　 （局域網：Local Area Network）
空氣壓縮機與IT技術·設備的結合使監控變得方便簡單。利用局域網，可在現有的計算機上實現統一管理。

  • 可以在辦公室裡實時監視壓縮機的功能、設定、運轉狀態，方便機器管理，並節省能源。
  • 無需安裝特別的軟件，即可利用現有計算機進行網絡監視。
  • 利用因特網，可以擴大監視範圍，或將其升級為維護管理系統。
  • 最適合用於台數控制的運轉監視和分散設置的壓縮機的監視。
